精确的流量分辨率
FlowHD是一款超声波流量传感器产品系列-可在铁或塑料-可以读取流量范围从小于一加仑到数百加仑，具有无与伦比的准确性和可视性。
无论您是需要高压铁还是经济实惠的塑料，FlowHD都可以为您提供所需的精确流量数据，以减少水浪费，并在最苛刻的现场提高效率。
特性
规范
产品文档
特性
无论您是需要高压铁还是经济实惠的塑料，FlowHD都可以为您提供所需的精确流量数据，以减少水浪费，并在最苛刻的现场提高效率。
能够读取小于一个GPM，提供高分辨率泄漏检测，节省时间和金钱
具有高GPM和低GPM区域的干线流量管理能力
没有活动部件意味着更少的流动湍流和更持久的设备

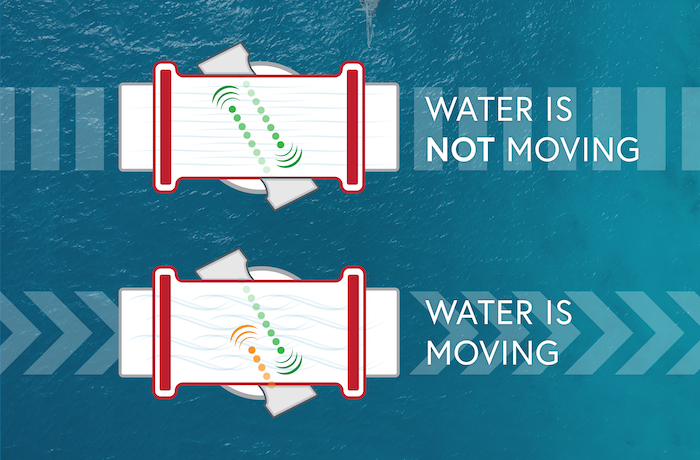

工作原理
flow whd决定了超声波在两个双束传感器之间传播所需的时间，波既可以随流传播，也可以逆流传播。当没有气流时，梁的行进时间应相同。如果水在流动，反水流的波传播得更慢，两者之间的时间差决定了流速。
把你的心流升级为t恤

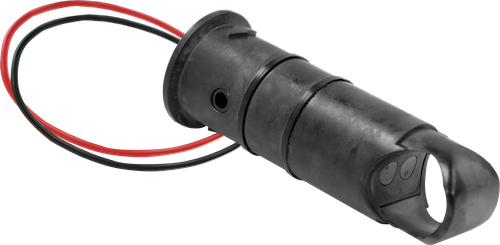

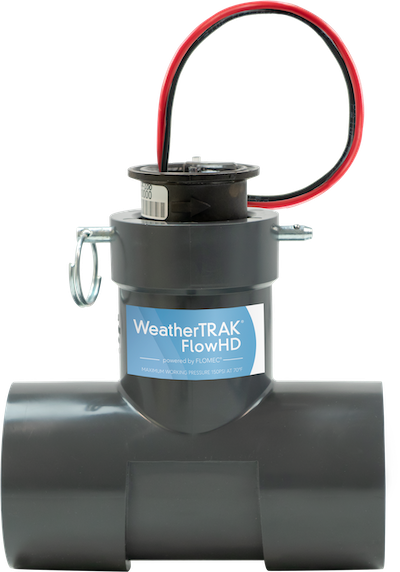

塑料FlowHD可作为三通和传感器插入的包装，或者您可以使用独立的传感器插入在几分钟内将Data Industrial 228PV流量传感器三通从叶轮转换为超声波。支持1个″至4个″球座。
规范
性能数据
流动-铁模型
需要两(2)根管道直径前后对比FlowHD。
需要五(5)根管道直径之前，二(2)后流量whd，如果直接安装在泵后。
强烈建议安装通风口。
| 大小 | 最低的操作 范围(GPM) |
最大操作 范围(GPM) |
| 2” | ０．２５ | 250 |
| 3” | 0.50 | 500 |
| 4” | ０．７５ | 1000年 |
| 6” | 2．0 | 1600年 |
flow whd -塑料模型
需要十(10)根管道直径之前需要五(5)根管道直径后FlowHD。
| 大小 | 最低的操作 范围(GPM) |
最大操作 范围(GPM) |
| 1” | 0.22 | 33 |
| 1.5” | 0.55 | 82 |
| 2” | 0.92 | 138 |
| 3” | 2.06 | 309 |
| 4” | 3.58 | 537 |
技术规格

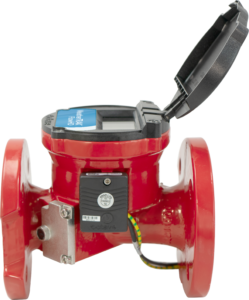

流动-铁模型
| 大小: | 2 "， 3 "， 4 "， 6 " |
| 最大工作压力: | 175 PSI |
| 流量范围: | < 1 GPM到1600 GPM |
| 身体: | 铸铁，聚酯涂层 |
| 连接: | 凸缘 |
| 法兰: | ANSI ISO AWWA连接标准 |
| 显示: | 多行，可编程9位液晶显示 |
| 输出: | 可编程单/双开路集热器脉冲输出或外部供电4-20 mA回路 |
| 环境保护: | IP-68，显示环境工作温度:-13º至131ºF |
| 电源: | 2节d级锂电池(寿命10年) |
| 兼容: | ET Pro2, ET Pro3, ET Pro3 2线，LC控制器;WeatherTRAK FlowLink和FlowShare;和威瑟崔克中心 |
| 质量保证: | 3年 |
flow whd -塑料模型
| 大小: | 1 "， 1.5 "， 2 "， 3 "， 4 " |
| 最大工作压力: | 150 PSI |
| 流量范围: | < 1 GPM到570 GPM |
| 身体: | 附表80 PVC |
| 连接: | 标准内联滑移接头 |
| 插入: | 支持1个″至4个″球座 |
| 输出: | 频率:0 ~ 100hz，宽度:4ms |
| 环境保护: | 直接掩埋(UL 493 & 83): -120º至140ºF |
| 电源: | 电源和脉冲2线连接 |
| 兼容: | ET Pro2, ET Pro3, ET Pro3 2线，LC控制器;WeatherTRAK FlowLink和FlowShare;和威瑟崔克中心 |
| 质量保证: | 3年 |
产品文档
设计规范
每个产品zip文件包含以下格式的规格图纸:DWG, DXF, JPEG和PDF
