2线设备

避孕传感器：测量它以管理它

Baseline利用倾卸式雨水桶技术提升降水传感器，以便在现有的2线工程系统之间传输实时数据。

您可以通过Baseline 3200控制器根据降水量数据启动、停止或暂停灌溉。创建简单的年度报告来分析所有降雨事件。建立实时通讯和远程管理。通过自动化和更大的数据存储，您将对您的土壤（和您的底线）做出更好的决策。

Precip与土壤湿度传感器配合使用，可测量有效降雨量。你将了解有多少雨水进入土壤，以及降雨率，体积和频率。凭借业界无与伦比的精度，我们的翻斗硬件经过高度设计，可获得最佳的数据精度。虽然降雨是不可预测的，但你的指标不需要如此。您将更好地掌握：

• 速率：规定时间内的降雨强度（英寸/小时）
• 体积：雨量（加仑）
• 频率：降雨事件发生的频率（与土壤干燥相比）
• 有效性：降雨量，实际蒸散和土壤剖面

使用基准Precip传感器，您可以在现场条件发生变化和演变时访问实时情况。测量降雨量来衡量节省的资源、金钱和时间。天气经常变化，但是你可以使用基线技术来保持。

避孕传感器订购选项：

比林™ + 双码器™ = 智能技术

基线BILINE双线技术的秘诀在于基线专利BICODERS™（双线解码器）。基线的Bicoders是业内唯一真正的双向双线设备，因为基线的双码不仅从控制器接收命令，它们还将实时信息发送回控制器。此外，基线的Bicoders拥有内置的诊断LED灯，概览设备是否正常工作。

这种智能技术还允许您在现场安装双码器后，从控制器将任何双码器分配到区域或功能。使用多站双码器，可以按任何顺序将任何站指定给任何区域。这些特性将为您节省数百个小时，因为Baseline已经不再需要昂贵的编程设备，也不再需要多次到现场为设备分配区域。诊断和修理也简单多了。

Baseline的biLine技术和双码器可以同时操作多达15个区域，距离控制器的距离比市场上任何其他产品都远。更多的区域运行意味着更短的水窗口，更大的允许导线长度意味着更少的控制器来管理。

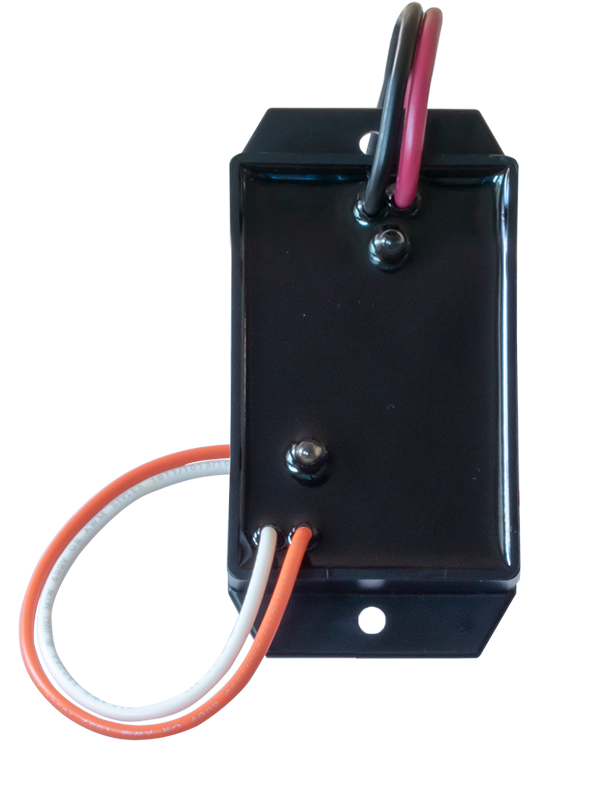

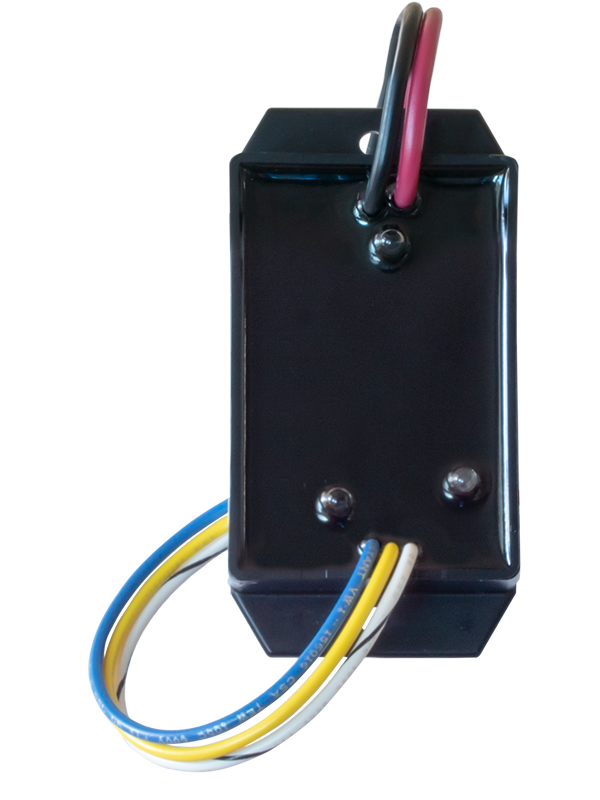

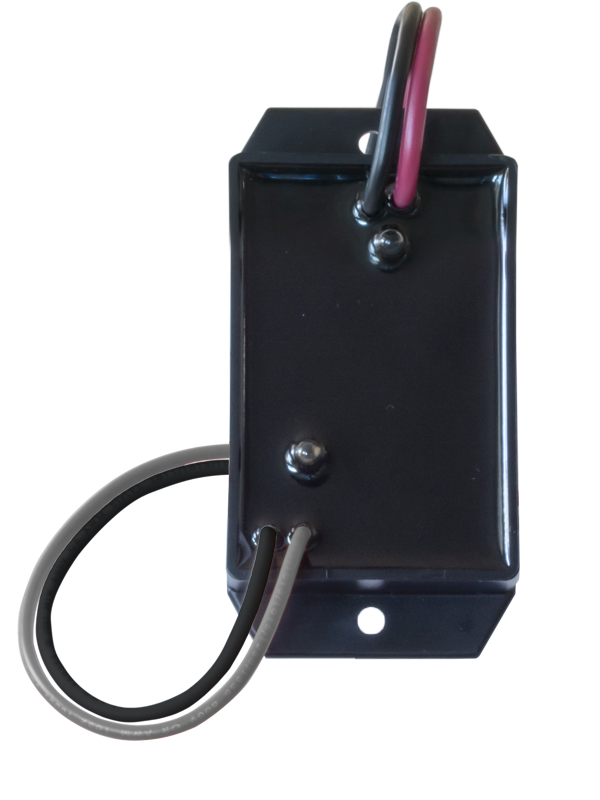

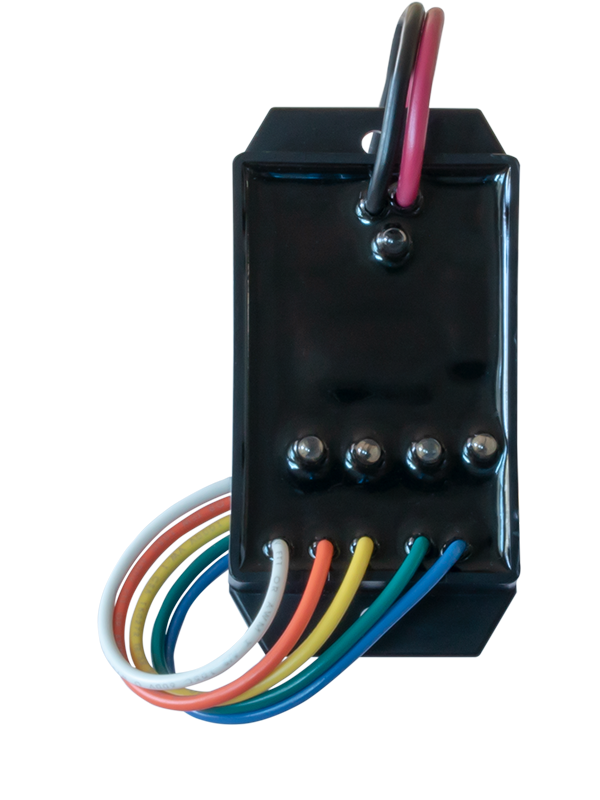

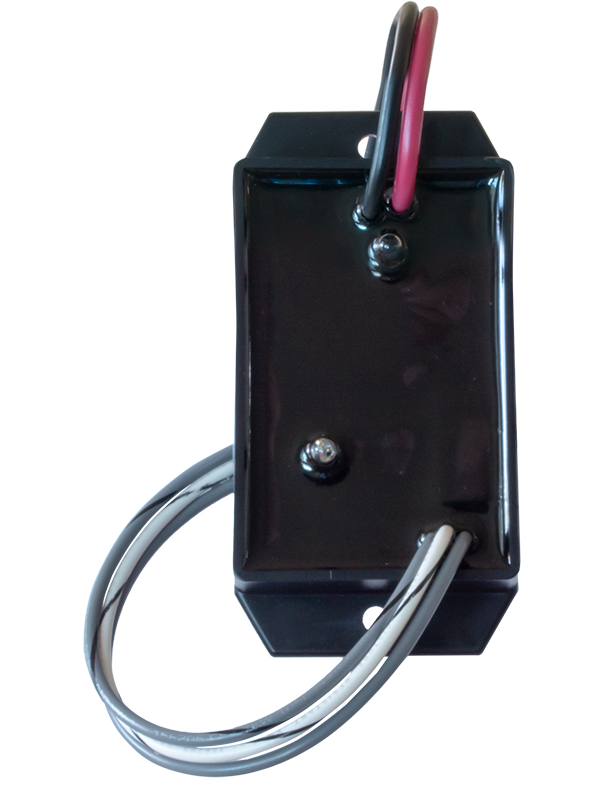

Baseline的双码器有单站、双站和四站配置。它们也可用于流和事件设备。

基于压力的二线制流量管理

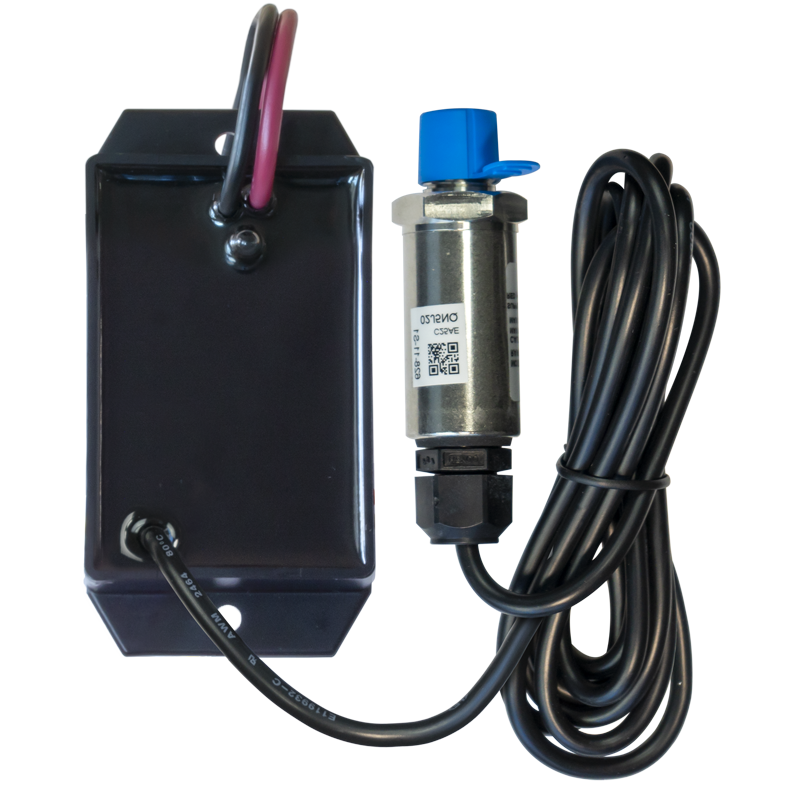

使用基准压力双码器，您的基站3200灌溉控制器能够通过双线读取4-20mA信号。当配置有压力传感器时，压力双码器允许基站3200基于来自设备的PSI读数来启动、停止或暂停编程。您甚至可以根据高压或低压警报关闭泵或主阀。

通过读取压力的能力，您可以管理您的基站3200灌溉系统，以确保在达到所需的PSI和流量稳定水平之前，阀门不会启动。

如果主管道因破裂而失去压力，则关闭主阀、泵或比重计。控制灌溉区之间的开启或关闭延迟达到所需压力后停止程序。

有关更多详细信息，请参阅BL-5406 4-20MA BICODER技术规范。

基线双线产品

基线的比林™ 协议和二线制.特性和规范

双线性特征

• 用于二线制的biLine II协议在30 VAC RMS以下工作
• 真正的双向通信，用于命令和回复的9字节数据包
• 搜索并识别连接到双线的所有设备，并在控制器中列出它们
• 通过为每个区域地址分配一个设备序列号，按序列号对设备进行寻址
• 通过将设备的序列号重新分配到新的区域地址，从控制器中对任何设备重新寻址
• 多站Bicoder上的任何站都可以从控制器分配到任何顺序的任何区域地址
• 从控制器中检测和修复连接到双线的设备的所有地址冲突
• 自动检测双线上的通信碰撞，然后重新发送遇到错误的任何消息
• 搜索每个解码器序列号并将其分配给区域地址报告是否存在电磁阀

Bicoder规格

• Baseline的双码器有单站、双站和四站配置。它们也可用于流量和暂停设备。
• 所有Bicoders都是完全密封，淹没，并批准用于直接埋葬。
• 如果与控制器失去通信，则自动关闭任何连接的电磁阀
• 抗冲击
• 抗冻/耐热-4^O.f到140.^O.F（-20°C至60°C）
• 制成24英寸的16型格PVC夹套固体芯线，连接到双线和24英寸的18号PVC夹套的绞线芯线，以连接到阀门线
• 包括一个内置的安培型仪表，可准确度测量并诊断阀门电磁问题，例如“无电流”，“站短”或“过电流”
• 多站Bicoders为每个站有彩色编码线。
• 所有双码器都有内置的发光二极管，在两线侧通信时闪烁，在阀门通电时保持点亮。
• 使用标准的14号灌溉线（不包括BL-5201），在距离阀门解码器150英尺的地方运行两个典型的螺线管
• 内置浪涌保护
• 所有Bicoders都携带基线的标准条件五年交流保修。
• 暂停双码器能够接口和读取任何常闭开关暂停装置（包括雨、风、压力、油箱浮子和温度）。

电磁阀要求

• 要求典型的电磁阀具有大约400 mA的涌入电流和大约200 mA的保持电流

双线规格

工作电压：最大600 V RMS

温度额定值：140°F（60°C）

此外，双线必须满足以下类别中的一个标准：

外套

• 厚度在0.035”和0.048”之间的高密度聚乙烯（HDPE），符合ICEA S-61-402和NEMA WC5

导体（两个相同的仪表，符合ASTM B-33，B-3或B-8）

• 裸铜
• 镀锡实心铜

导线布置

• 扭曲的导体
• 平行敷设的导线

导线绝缘

• 厚度为0.045”的低密度高分子量聚乙烯（PE）
• PVC符合UL-493或UL-719用于热塑性隔热风格UF（地下送料器）

导体颜色编码

• 黑色和红色（推荐）
• 黑，白
• 蓝色和红色

认可的电线示例

• 科尔曼电缆＃51452
• Paige P7072D、P7296D、P7350D和P7354D
• Regency 14/2和12/2 Maxi电缆，托罗解码器电缆和猎人解码器夹套
• 服务线DEC12/2BE和DEC14/2BE

双线路径拓扑规格

• 双线路径可以是环形的、拼接的或分支的，允许路径在多个方向上延伸。
• 在阀箱中制作所有拼接。
• 从控制器到任何一条导线末端的距离不得超过导线长度表中规定的导线规格的最大距离。

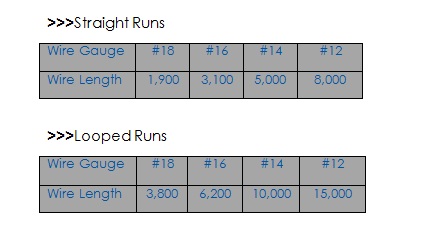

双线运行长度

一个控制器允许的总电线长度为16000英尺（12号或14号）。

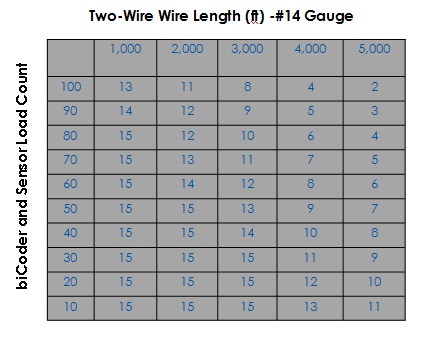

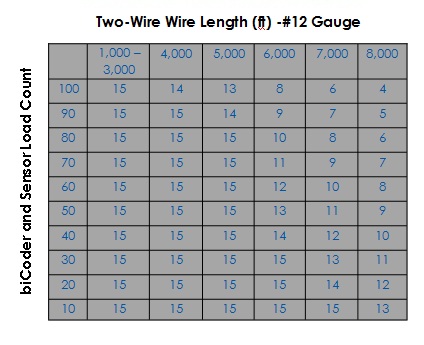

最大并发区域

接线规范

• 使用两根线连接器，该连接器为3M™DBR / Y-6或等效的直接焊接接头，有效地密封水分。
• 每种制造商的规格制作所有连接。
• 确认松动的非屏蔽接线不会接触土壤、水或其他铜导线，从而导致电流泄漏到地面或导线间短路。
• 在阀盒内进行所有拼接。
• 垂直安装所有接头，以消除DBR/Y-6接头内的积水。
