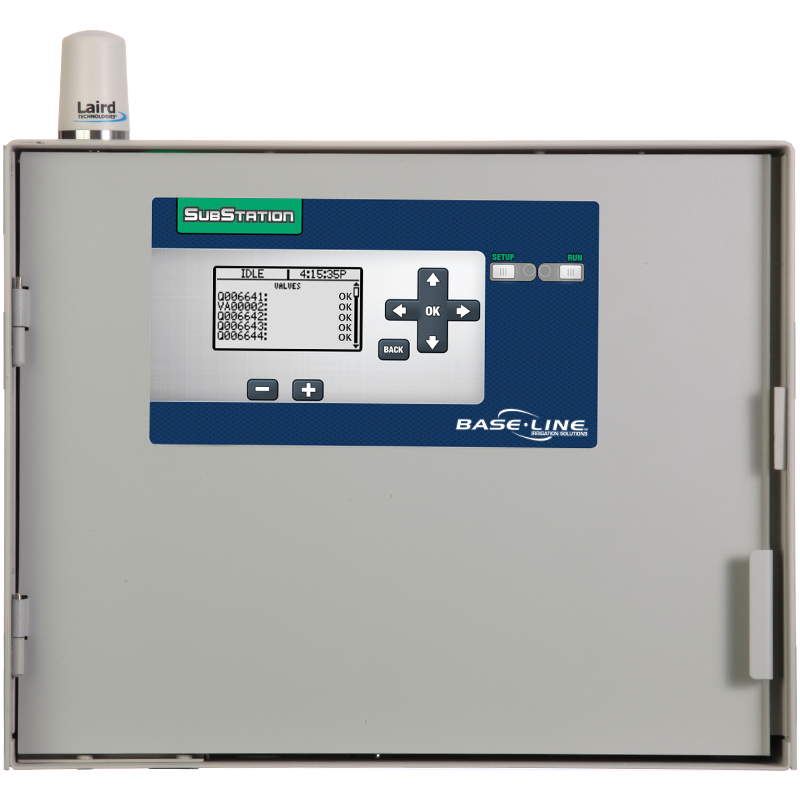

变电站规范

变电站显示功能

• 高对比度3.25英寸背光单LCD屏幕
• 屏幕分辨率128×64像素
• 屏幕LCD亮度为250流明，便于在阳光直射下观看

变电站特点

• 支持多达100个区域的任何组合的双线和传统的电线
  • 区域计数包括常开或常闭主阀和泵启动。
• 支持多达20个biSensor土壤湿度传感器
• 支持最多3个单独的常闭或常开暂停或事件设备每个设备可用于控制每个程序的启动、停止或暂停行为
• 最多支持3个流量传感器或流量计
• 最多支持3个温度传感器
• 支持基线记录的双线运行长度。看到了吗基线双线技术规范详情。
• 为网络设置提供简单的接口
• 显示设备和连接的基站3200的状态

基站3200特性

• 基站3200具有用于基于TCP/IP的性能组件的8个可用地址。每个变电站连接使用其中一个地址。
• 设备总数（包括连接到所有变电站的设备）必须保持在基站3200规格范围内
  • 超过基站3200限制的变电站设备将被忽略。
• 从基站3200或从BaseManager执行对变电站设备的所有搜索和分配操作。
• 变电站设备的所有编程操作都从基站3200或BaseManager执行。
• 变电站设备的所有测试操作都是从基站3200或BaseManager执行的。
• 显示变电站连接的状态，并报告上次搜索中每种类型设备的数量
• 对于变电站兼容性，请确保基站3200运行的固件版本为12.32或更高版本。

通信要求

• 变电站通过基于有线或无线TCP/IP的连接与基站3200灌溉控制器通信。
• 变电站必须与基站3200连接到同一子网。
• 通过将变电站的IP地址编程到控制器中，将变电站分配给基站3200。
• 变电站可以分配一个静态IP地址，也可以在DHCP模式下运行。
  • 选择确保变电站和基站3200之间最稳定连接的策略。

通信选项

以太网电缆

• 每个变电站都有一个内置的以太网端口。基于以太网的通信不需要额外的硬件。

Wi-Fi通信模块

• 变电站与Baseline的Wi-Fi模块兼容。

以太网无线电（扩频）通信模块

• 变电站与Baseline的以太网无线电模块兼容
• 每个以太网无线电配置都需要至少一个配置为网关的无线电。BL-ER-C是“C”系列机箱中的以太网无线电，出厂默认设置为网关。它也可以配置为中继器。如果需要，可以在网关和端点之间插入一个中继器。

以太网交换机

• 当有多个设备需要以太网连接时，以太网交换机应与基站3200或变电站一起指定。要确定是否需要以太网交换机，请计算机柜中具有以太网端口的设备数。如果多个设备有一个以太网端口，并且只有一个以太网连接可用，则需要以太网交换机。变电站、基站3200控制器、以太网无线电和Wi-Fi模块都有以太网端口。

信息安全控制

变电站包括信息安全控制，可实现与其他基准产品的安全联网。

要了解有关变电站安全控制的更多信息，请参阅基线安全控制技术规范.

---

电气规范

变压器输入

• 需要120 VAC、50 Hz至60 Hz和至少5安培的断路器
• 硬线安装需要认证电工

功率输出

• 站输出：二线制30伏交流有效值
• 支持高达1.45安培的输出
• 控制器在空闲一分钟后关闭两线
• 解码器的驱动电流为100至250毫安（取决于电磁阀）
• 在双线路径上支持多达110个设备负载
  • 1、2和4站双码器=1/2负载
  • 12至24站供电双码器=2个负载
  • 土壤湿度传感器=1负载
  • 流量双码器或流量传感器=3个负载

电磁阀规格

• 要求典型的电磁阀具有大约400毫安的涌入电流和大约200毫安的保持电流

浪涌

• 10级浪涌保护
• 控制器板内置高达5级的浪涌保护
• 最小浪涌响应时间为1皮秒

机柜选项

“X”机柜壁挂式外壳

• 尺寸：15.50英寸x 12.38英寸x 6.40英寸
• 16号，粉末涂层

“XS”壁挂式机箱

• 尺寸：15.50英寸x 12.38英寸x 6.40英寸
• 16规格，304级不锈钢

“P”基座外壳

• 尺寸：17.38英寸x 36.25英寸x 12.63英寸
• 16规格，304级不锈钢
