为智能现场管理设计

基站3200利用其独特的响应技术和性能组件，支持多达99个并发区域，并轻松管理非灌溉区域。

流量优化

BaseStation 3200的编程和功能使您能够在您的站点对水进行精确控制。您可以管理流量的每个方面，从水源到控制点(主阀，泵，或比重计)到主线和下到区域。基线灌溉控制器软件了解每个区域的流量，最大限度地增加它可以一次打开的区域数量，并帮助缩短您的水窗口。

有效的资源管理

为了节水，遵守用水规则，防止过度浇水和径流，你还必须知道什么时候停止灌溉。你可以猜，也可以测量。

基线土壤水分传感器测量真正重要的土壤水分含量——在根区。平均节水62%，我们可以告诉你如何在优化植物健康的同时使用更少的水。你可以确定多少灌溉和何时达到田间能力。这些信息允许您根据高度精确的数据启动、停止或暂停灌溉程序。

WeatherAccess™for BaseManager提供了一个平台，将基于土壤水分传感器的智能浇水技术与行业的基于天气灌溉的最佳实践相结合，进入单个用户界面。

获取实时警报，消息和报告

每台BaseStation 3200都有一个内置的以太网端口，所以控制器可以随时上网。无线连接选项包括Wi-Fi、蜂窝调制解调器和扩频无线电。

BaseManager™是一个强大的基于云的中央控制和远程访问平台，允许任何BaseStation 3200控制器通过互联网进行远程管理。

与流动站和变电站规模现场管理

随着FlowStation™的添加，您可以监控和管理多达20个基站3200控制器的水资源。

流量管理：根据可用水量，FlowStation可最大化可一次运行的阀门和控制器的数量。多个基站3200控制器可以同时运行，而FlowStation将管理哪些控制器获得水以及允许使用多少水。

变电站™ 使用以太网无线电或无线网络无线连接到基站3200控制器。一旦联网，基站3200就可以编程和运行连接到变电站的所有区域和设备。电线路径的障碍物（如道路、水景或建筑物）很容易在变电站周围规划。

一个基站3200可以连接多达8个变电站，因为每个变电站都有自己的24伏变压器，基站3200可以同时运行多达99个区域，从而大大减少窗口窗口。

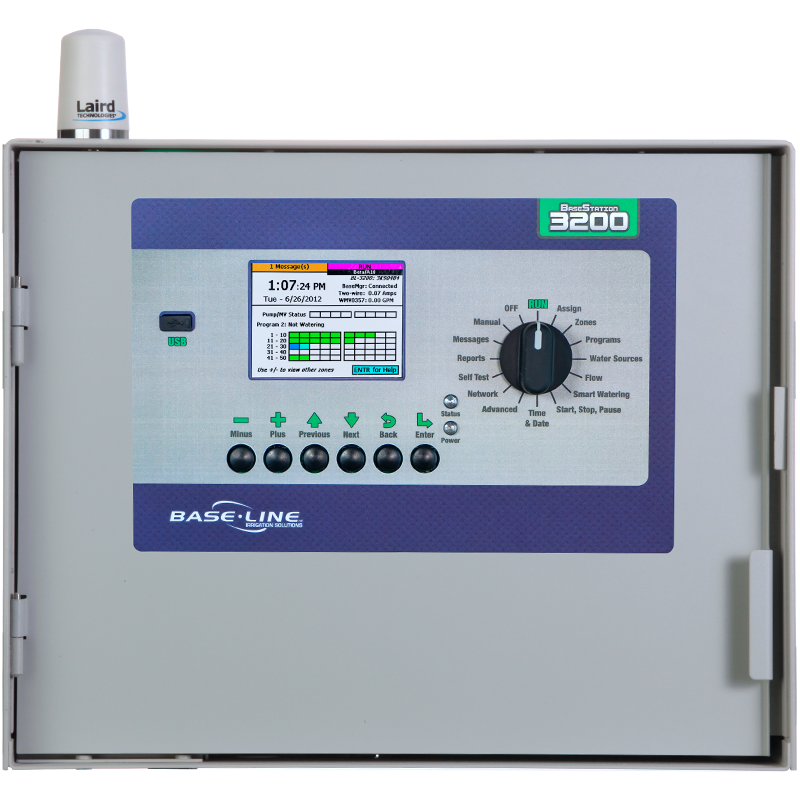

基站间3200规格

BaseStation 3200显示功能

• 高对比度3.5英寸TFT液晶屏
• 屏幕分辨率为320×240在65,536种颜色
• 屏幕亮度为200流明，便于在阳光直射下观看

BaseStation 3200智能浇水模式

除了定时浇水外，BaseStation 3200还可以进行以下智能浇水方式操作:

基于土壤水分传感器的浇水

如果您有一个基线土壤水分传感器(biSensor™)安装在您的景观，并连接到您的BaseStation 3200灌溉控制器，您可以编程控制器的水基于土壤的水分水平。

气候浇水

当使用WeatherAccess™模式并订阅BaseManager™Plus时，BaseStation 3200灌溉控制器符合EPA WaterSense项目的水效率和性能标准。

在基站3200上，您可以将Baseline基于土壤湿度传感器的智能浇水技术与业界基于天气的灌溉最佳实践相结合。

基站3200运行特点

• 支持多达200个区域沿两线路径和/或传统的线路径
• 最多支持25个湿度传感器
• 最多支持8个温度传感器，根据温度阈值监控程序运行
• 支持多达8个设备，触点在开启和关闭之间交替(在基线术语中称为事件开关)
• 支持多达8个水源
• 支持多达8条独立的主线，用于控制和管理不同的供水系统
• 支持多达8个液压元件，称为“控制点”。控制点接受来自:
  • 最多8个常开或常闭的主阀
  • 最多8个泵启动
  • 支持多达8个流量传感器或流量计，包括室内流量传感器和比重计
  • 最多8个压力双码，接受压力传感器设备的4-20 mA输入
• 支持高达99个完全独立的计划
• 基于TCP/ ip的连接最多支持8个可用地址。这些地址用于连接以下性能组件:
  • 基线的流动站
  • 基线变电站
  • 门罗泵站
• 控制器支持并发分区操作。
  • 在独立操作中，控制器的变压器最多支持15个并发区域。
  • 当与基线的变电站一起运行时，每增加一个变电站，并发区域的数量将增加15个区域。8个变电站，控制器最大支持99个并发区域。
  • 通过传统的电线，控制器操作多达2个典型的螺线管每12站供电的biCoder或多达4个典型的螺线管每24站供电的biCoder加上2个额外的螺线管使用VE00001和VE00002端口。
• 设备作业
  • 控制器查找并识别所有连接到两线的设备，并根据设备类型和序列号列出它们。
  • 控制器能够通过将设备的序列号重新分配到新的区域地址来寻址或重新寻址来自控制器的任何双线解码器（双码器）。
  • 该控制器在任何程序中将来自控制器的多站BICoder的任何站或终端号分配到任何区域中的任何区域地址。
  • 控制器允许移除、更换或重新排序任何设备。
  • 控制器支持与所有设备的全双向通信，并监控两线电压和通信完整性、电磁阀电压、电流和状态(报告为开/短/OK)。

BaseStation 3200可编程功能

• 程序多达8开始时间，每个程序在5分钟增量
• 控制器自动堆叠重叠的程序。
• 控制者支持计划的优先级和进展，以允许控制哪个景观区域首先得到灌溉，和/或在限制水分配期间优先分配水。程序优先级可以从1 - 99设置。
• 每个程序允许1 - 15个并发区域。用户可以配置一个程序忽略并发区设置，这使程序能够运行，即使最大并发区数量运行，只要系统不超过电气和液压限制。
• 用户可以配置一个程序来忽略诸如雨延迟的全局控制器设置，这使得即使当控制器处于雨延迟模式时也能使程序运行。
• 对区域的运行时间进行编程，从1分钟到23小时59分钟
• 程序的天间隔在偶数天，奇数天，或奇数天排除31，可编程的天间隔
• 创建一个自定义的7天日历
• 创建一个可自定义半个月间隔的历史日历
• 程序独特的浸泡和循环时间(智能浸泡循环™)为每个区域或调度组。循环时间和浸泡时间可以编程之间0分钟和23小时59分钟。
• 指定一周中每天可以或不能使用水的时间(水窗口)，每24小时增加1小时
• 为每个区域分配高级灌溉模式（例如定时，主要，链接，土壤水分或天气）
• 按项目将季节性用水预算从25%调整到200%
• 计划8个控制器范围的活动日期加上每个程序的8个活动日期，在此期间，浇水被禁用
• 使用可编程的并发区域手动操作一个区域，多个区域或程序的所有区域和运行时间
• 手动启动或停止程序
• 备份和恢复所有编程和历史数据与任何USB闪存驱动器
• 建立3级4位PIN密码保护:操作员，程序员和管理员
• 控制器将所有程序和历史信息存储在非易失性存储器中。
• 手动或自动配置土壤水分阈值，并根据这些阈值做出灌溉决策
• 安排土壤湿度传感器校准一次，每月一次，或从不
• 控制器允许程序在以下条件下启动:
  • 开始时间
  • 水分的百分比
  • 温度值
  • 事件开关触点打开/关闭
  • 压力传感器读数

BaseStation 3200信息和警报

• 提供实时土壤湿度测量和浇灌反馈给用户
• 包括集成的工具和软件，可以自我诊断问题，生成警报和消息，然后在屏幕上显示消息
• 在屏幕上显示历史运行时图表，其中包括按程序浇水的最后6天的时间
• 在屏幕上显示历史用水图，其中包括使用流量计过去6天使用的实际水
• 显示6天可伸缩的土壤湿度历史图表与集成的运行时条形图
• 在可以从主屏幕访问的消息屏幕中显示所有暂停和停止条件。对于每种情况，系统都会显示一条提示信息，用户可以清除每条提示信息
• 显示高流量警报、低流量警报、暂停消息和条件、降雨延迟、导线故障以及其他操作条件

中央控制和远程控制

• 当配置了经过批准的通信模块时，将BaseStation 3200连接到BaseManager™和LiveView™。通信选项包括内置以太网、Wi-Fi、蜂窝调制解调器、以太网无线电和以太网长途通信选项。
• 从BaseManager中央控制软件手动程序和操作所有配置的区域
• 连接到BaseManager中央控制软件时接收电子邮件和文本消息警报
• 使用Mobile Access远程执行手动操作™当连接到BaseManager中央控制软件

信息安全控制

基站3200包括信息安全控制，使能够使用其他基线产品安全网络。

要了解更多关于BaseStation 3200安全控件，请参考基线安全控制技术规范．

支持的流程管理设备

• 多达8个流量传感器或仪表
  • 控制点配有流量计。
  • 流量计每分钟采取两次流量读数。
  • 流量计每分钟测量一次水的使用量。
• 多达8个主阀
  • 每个主阀可分配到任何控制点。
  • 控制器可操作常开、常闭主阀。
• 多达8台泵
  • 控制器可以管理泵或其他负载切换与继电器在每个程序的基础上。
• 最多8个压力传感器
  • 控制器可以通过压力传感器对主线上的高、低压设置作出反应。
  • 控制器可以向上或向下倾斜或沿着压力传感器启动和停止的区域之间的延迟。

支持的流程管理组件

• 最多8个控制点，可分配以下任一设备:
  • 流量计
  • 主阀
  • 泵
  • 压力传感器
• 多达8条主线
  • 该控制器允许将一个区域分配给任何一条主线。
• 控制器支持连接到基线的FlowStation。
  • 该FlowStation和多达20 baseststation 3200控制器成为一个共享的流量组，在所有控制器之间共享和管理水。

流程监控和管理功能

• 当浇水时，控制器显示每15秒更新一次的实时流量。
• 控制器可以学习程序和区域集的流程。
  • 操作者可以在正常灌溉的同时进行学习流操作。
  • 作业人员可以在系统不进行灌溉的情况下，为个别区域或项目安排流体循环。
• 控制器根据可用流量或设计流量智能调度浇水，最大限度地提高并发阀门操作和最小化总水时间由主线。
• 控制器限制使用设计流程的并发区域的数量。
• 控制器检测水源水位和/或干线水位的流量变化。
  • 在“溢出事件”中，控制器停止对故障控制点或主线的所有灌溉。
• 该控制器可以动态分配流量，只需打开那些控制点，向具有运行区域的主线供水。
• 当压力传感器与控制点相关联时，控制器可以根据压力读数对高/低限值作出响应。
• 操作者可以在4个GPM范围内设置一个单独的方差百分比。
  • 流量低于25 GPM
  • 流量从25到100加仑/分
  • 流量从100到300 GPM
  • 流量超过300加仑/分
  • 作业者可以根据主管线上储层运行前后的时间或压力来设定延时。

水资源管理

• 控制器支持8个水源。一个水源被分配给一个控制点。
• 该控制器支持水源优先和智能二次水源管理，以控制哪些水源首先使用。
• 控制器支持水分传感器、开关和压力传感器的空和满指示，以优化水箱、池塘、雨水集水池和其他水存储系统的管理。
• 控制器支持空条件满足后可设置的等待时间。
• 该控制器支持每个水源每月的水资源预算。当超出预算时，控制器可以关闭水源。
• 该控制器支持跨多个水源每日定量供水。

液压布局

用户可以进行以下连接，以便在控制器上模拟他们实际的液压系统:

• 将水源连接到控制点
• 将控制点连接到主线
• 为它们的主线分配区域

---

电气规格

变压器的输入

• 要求120 VAC, 50赫兹到60赫兹和一个最小的5安培断路器
• 需要有认证的电工进行硬线安装

功率输出

• Station Output: 30 VAC RMS over two-wire
• 支持高达1.45安培的输出
• 等待1分钟后，控制器将断电
• 驱动电流为100至250毫安(取决于螺线管)
• 支持两线路径下110个设备负载
  • 1、2、4站biCoders = 1/2负载
  • 12或24站供电biCoders = 2负载
  • 土壤湿度传感器= 1负荷
  • 流量双码或流量传感器= 3负载
  • 事件设备= 1负载
  • 压力比考德= 3负荷

电磁规范

• 需要一个典型的螺线管大约400毫安的涌流和大约200毫安的保持电流

过载保护

• 10级防雷
• 多达5级防雷内建在控制板
• 最小浪涌响应时间为1皮秒

附件的选项

“X”机柜墙安装外壳

• 尺寸:15.50 " x 12.38 " x 6.40 "
• 16个指标,粉饰

“XS”壁挂式机箱

• 尺寸:15.50 " x 12.38 " x 6.40 "
• 16量规，304级不锈钢

“P”标准底座外壳

• 外形尺寸:17.38 " x 36.25 " x 12.63 "
• 16量规，304级不锈钢

“PSS”超强底座外壳

• 尺寸：16“x 38”x 15.5“
• 16量规，304级不锈钢

---

基线通信模块-特性和规范

4G Cell调制解调器规格

支持频段

• GSM / GPRS / EDGE: 850/900/1800/1900MHz
• UMTS / HSDPA / HSUPA / HSPA +：800-850 / 900/1900 / 2100MHz和AWS频段（1700 / 2100MHz）（B1，B2，B4，B5，B6，B8）
• CDMA 1xRTT / EV-DO REV0 / EV-DO REVA（仅限GTM689）：800 / 1900MHz（BC0，BC1）

最大的连接速度

• HSPA+: 14.4Mbps (Cat 10)下降，5.76 (Cat 6)上升
• EV-DO RevA模式:3.1Mbps FL / 1.8Mbps RL
• HSPA+ Rel 7 SW功能CPC (DTX/DRX)，增强L2, EF- DPCH

Rx多样性

除GSM/GPRS/EDGE外，所有波段的同步均衡和Rx分集

电力通信

所有BaseStation 3200或BaseStation 1000灌溉控制器或变电站的控制板的Comm 2端口的5引脚端子座为单元调制解调器供电。

• 控制器和小区调制解调器通过5针串行电缆通信。
• 细胞调制解调器通过灌溉控制器的接口进行配置。
• DC电源输入:9- 33v DC
• 电流消耗：341mA（在12V DC测量）

网络

Baseline提供来自无线运营商的SIM卡。数据不收年费。

环境

操作:	-22º至+158ºF（-30º至+70ºC）
储存:	-40ºto +185ºF(-40ºto +85ºC)
湿度：	5% ~ 95% RH不凝结

一般信息

维度:	6.4″宽x 3.8 "长x 0.25 "深
射频天线连接器：	无线广域网SMA女
以太网（IEEE 802.3）：	10 / 100MB / S RJ45连接器
SIM卡:	USIM/SIM连接，B类和C类
状态指标:	七个3色led显示系统状态和信号强度
标准的兼容性:	RoHS,达到
认证：	Fcc, ic, ptcrb, ce

兼容的基础固件

以下固件版本集成了对4G蜂窝调制解调器通信的支持:

基站间1000:	版本1.11或更高
基站间3200:	版本12.17和更高版本

兼容的基础硬件

基站间1000:	所有控制器在X个机柜和底座(P)框
基站间3200:	控制器在X柜和底座(P)外壳发货后，2014年4月16日

---

以太网无线电模块技术指标

发射机

频率范围:	902 ~ 928mhz
输出功率:	5兆瓦至1瓦
数据链路范围:	60英里，视野清晰
调制:	2级GFSK
RF数据速率：	115.2 Kbps标准速度，153.6 kbps高速
占用带宽:	230.4 kHz.
跳跃模式:	每个波段15个，总共105个，用户可选择
跳频信道：	112
频率区域:	16个区，每个区7-8个通道

接收器

灵敏度:	-108 dbm，标准速度，1×10-4 ber -104 dBm，高速，1×10-4 ber
如果选择性：	20db fc±230 kHz

数据传输

错误检测：	32位CRC，错误时重传
数据安全:	AES 256位加密和TLS 1.2技术
数据吞吐量:	80kbps标准速度，115.2 kbps高速
串行数据接口:	RS232 / RS422 / RS485可编程 2x 9针D-sub (DE-9)公连接器
以太网数据接口:	802.3、TCP、UDP、DHCP、ICMP、ARP、多播、TFTP、DNP3 over TCP 1x RJ-45, 10/100 Base T，自动交叉

电源要求

工作电压	+6到+30 VDC
典型的电流	模式	+ 6伏直流	+12伏直流电	+ 30 VDC
	传输	1.1	550毫安	220毫安
	接收	252毫安	150毫安	63毫安
	空闲	140毫安	71毫安	32岁的马

一般信息

工作温度:	-40°C to +75°C(-40°F to +167°F)
维度:	7.0长x 3.25宽x 1.25高（英寸）
射频连接器:	SMA,女
认证:	FCC Part 15.247 / IC RSS-210 / UL Class 1, Division 2

无线电网络规范

• 网络中最大无线电数量:
  • 一个网关收音机和最多34个端点无线电，总共35个无线电
  • 如果组网中需要配置中继器，包括中继器在内的无线电数量最大为15台

• 网关与终端之间的最大中继器数:1
• 无线电之间的最大距离:1英里
• 要求的噪声容限：信号必须至少比噪声高20 dB（增量）
• 每个无线电单元必须有一个唯一的静态IP(互联网协议)地址分配给它。

收音机的安装规范

• 在订购或安装无线电设备前，请由有资格的基线测量师进行无线电现场勘测。
• 要求安装承包商证明安装和无线网络性能符合或超过所有规格和现场调查结果。

高增益天线安装规范

• 提供10英尺的垂直距离与其他天线。
• 极化问题。所有天线的极化必须相同。
• 安装避雷器和接地应遵循所有制造商安装指南和注意事项。
• 使用LMR400低损耗电缆或更好的。
• 所有天线连接防水。
• 在所有连接处提供压力缓解。
• 使用扎带绑扎电缆。

---

无线模块规格

模块说明

2.4 GHz IEEE 802.11b/g™

安全

• 支持802.1x，802.1i安全性
• WEP
• WPA-PSK公司
• WPA-2-PSK

网络接口

• 兼容IEEE 802.11的射频收发器
• 兼容IEEE 802.11b/g/n网络

射频/模拟功能

• ISM频段2.400 ~ 2.484 GHz
• 通道1 - 11
• DSSS / OFDM调制
• 应用程序吞吐量:大约1125 kbps
• 集成低相位噪声压控振荡器，射频频率合成器，锁相环滤波器和PA
• 集成的RSSI ADC和I/Q dac, RSSI读数可用于主机

电流消耗

• - 95dbm在1mbps时的典型灵敏度
• 带控制的典型802.11b TX电源
• +16 dBm典型802.11g TX电源，带控制

电源要求

单工作电压:2.8V ~ 3.6V(典型3.3V)

环境

操作:	-40°C to +85°C(-40°F to +185°F)
储存:	-40°C to +125°C(-40°F to +257°F)

一般信息

尺寸（LXW）：	尺寸:6.4 x 3.8英寸(163 x 97毫米)
天线连接器:	Ultra-miniature同轴(U.FL)
认证:	美国（FCC），加拿大（IC）和欧洲（ETSI）的无线电监管认证

兼容的基础固件

基站1000集成了对固件版本为1.8及更高版本的Wi-Fi通信的支持。

基站间3200文档

宣传册

安装指南

设计规范

支持文档

高级程序设计

---

通信模块的文档

规范文件

支持文档

安装指南

基线的通信模块

4 g细胞调制解调器

在您的BaseStation灌溉控制器中添加一个4G LTE蜂窝modem通信模块，以实现可靠的远程连接。蜂窝调制解调器通过无线运营商的4G网络发送和接收数据。

当您从Baseline中选择cell modem通信包时，我们提供cell modem硬件、天线、无线运营商的SIM卡、激活控制器连接的固件。

我们对手机数据不收费。

手机服务激活表格

2.4 GHz无线

在BaseStation灌溉控制器中添加Wi-Fi通信模块，以实现可靠的无线连接。Wi-Fi模块通过站点上现有的Wi-Fi网络发送和接收数据。

从基线中选择Wi-Fi模块通信包时，我们提供了从控制器激活连接的Wi-Fi模块和固件。

RJ45以太网端口

所有基线控制器都配有一个活动的RJ45以太网端口，用于直接连接以太网电缆。以太网端口允许控制器通过站点的现有网络发送和接收数据。

以太网的广播

以太网无线电对于具有多个控制器且无法访问另一种类型的Internet连接的大型站点的无线通信是一个很好的解决方案。以太网无线电建立一个跨越大型站点的无线网络，所有基线控制器都可以使用这个网络发送和接收数据。

大型站点的典型配置是在自己的外壳中有一个网关无线电，在每个基站控制器中有一个端点无线电。在控制器没有足够的信号强度来连接到网络的其他部分的情况下，可以将额外的网关收音机配置为中继器，以将信号增强到外围控制器。但是，请记住，使用中继器将降低网络上的数据速度50%或更多。

无线电网络建立和通信后，网关无线电单元通过以太网连接到现场的局域网(LAN)。然后，无线网络可以通过互联网发送和接收数据。

当您计划使用以太网无线电通信时，应始终执行现场调查。

以太网广播的支持
