AppManager™规格

访问、连接和兼容性特性

• 最终用户登录其AppManager帐户，然后他们可以访问他们订阅的应用程序。
  • BaseManager™
    • 天气通道™
    • LiveView™
    • 移动接入™
  • 管道视图™
  • FlowStation应用程序™
• 兼容所有基站3200和基站1000控制器以及FlowStation。
  • 控制器连接以下任何通信选项：以太网连接，GPRS蜂窝调制解调器，Wi-Fi或以太网收音机。
• BaseManager通过与以下Web浏览器的最新版本的Internet连接通过Internet连接通过安全WebSocket与控制器通信：
  • 火狐浏览器
  • 谷歌浏览器
  • 苹果浏览器

AppManager应用程序

BaseManager™

BaseManager™是AppManager框架内的中央控制应用程序。BaseManager为任何基站3200™或Basestation 1000™灌溉控制器提供完全编程和远程操作，远程从计算机或其他移动设备远程操作。BaseManager还允许用户添加区域描述，自动化文本消息和电子邮件警报，并生成报告。

BaseManager可以作为基于云的应用程序通过Internet或自托管服务器提供。

BaseManager订阅

订阅确定控制器可以访问的基础管理器和移动访问功能。

订阅与控制器相关联，所有属于公司的控制器将设置为相同的订阅级别。

新的基础3200控制器接收免费BaseManager Plus订阅1年。如果在试用期之后未设置付费订阅，则将为公司帐户添加的第一个控制器分配LiveView订阅，只有第一个授权用户将有访问权限。公司帐户上的所有其他控制器将被设置为非活动状态。

基站1000控制器附带免费的LiveView订阅。

认购期限及续期

购买订阅时，有效期为一年。

如果向现有公司添加控制器，则新控制器订阅续订费用将按比例分配，以便将所有控制器置于相同的续订计划中。

更新日期确定您何时收取订阅。

如果所有控制器的订阅在帐户中过期，则列表中的第一个控制器将设置为LiveView，并且所有其他控制器将被设置为非活动。

BaseManager Plus提供的最终用户功能

基于地图的界面提供了以下功能：

• 检查任何控制器、设备或区域的状态
• 查找控制器、设备和区域的位置
• 开始/停止区域
• 测试设备和区域
• 显示设备和区域的图形
• 设置降雨延迟
• 放大/缩小并移动地图视图
• 在街道地图视图、卫星视图和地形视图之间切换
• 为任意控制器、区域或其他设备设置地理位置

用户访问的三个级别：

• 公司管理员
• 网站经理
• 操作员

快速查看所有带有颜色编码状态和描述的区域的状态，包括：

• 所有区域和程序的实时彩色编码状态
• 当前告警和消息的完整列表
• 能够删除/清除任何当前报警或消息
• 所有传感器设备的当前状态和值

查看土壤湿度和任何/所有区域和土壤湿度传感器的运行时图表

安排雨延迟和暂停事件

清除雨水延迟和暂停条件

更新控制器的固件

添加并完全配置所有区域和程序，包括：

• 启用/禁用区域
• 更改区域类型
• 分配一个程序
• 调整进水时间
• 调整循环和浸泡时间
• 编程土壤湿度传感器
• 主阀程序
• 编程流量传感器
• 程序压力传感器
• 配置主流
• 设置所有程序计划
• 设置所有程序配置，包括每个程序配置：
  • 程序停止/启动条件
  • 基于土壤水分传感器的智能灌溉
  • 水源
  • 主阀
  • 水日
  • 水窗

为所有控制器，区域，传感器，流量设备，主阀，连接点和主线提供文本描述。

• 通过BaseManager设置的所有描述都保存并显示在控制器中。
• 这些描述在所有适当的显示和报告中都可见，包括在控制器的前面板上。

执行以下手动操作：

• 学习流程
• 校准土壤湿度传感器
• 运行区域和程序
• 试验装置

BaseManager Plus用户可以访问以下WeatherAccess™功能：

• 连接气象站并将其分配给控制器
• 配置Hydrozone属性
• 在基站3200上启用区域以使用基于天气的浇水
• 将基站1000上的程序配置为使用基于天气的程序
• 在快速视图中检查计算的ETO金额
• 从地图上显示气象站信息

警报、警报和报告

在任何日期范围内为电子邮件或PDF格式生成以下警报/报告：

• 水的使用
• 区域活动
• 区域运行时间
• 湿度水平
• 流量计总数

警报、警报和报告按订阅提供。

• 用户可以拥有短信，电子邮件或两者发送的警报，警报和报告。
• 用户可以优先订阅。
• 用户可以配置接收警报的时间。
• 公司管理员可以为所有用户配置订阅。

LiveView™

LiveView提供了基础控制器的虚拟视图，使用户能够操作控制器，就像他/她站在它面前一样。LiveView可通过BaseManager获得。

• LiveView将控制器的显示屏在实时或近实时与控制器的连接速度支持的近实时匹配。
• LiveView支持控制器上所有可用的按钮和/或拨号位置。
• LiveView荣誉控制器引脚安全性，好像用户在控制器处。
• 支持多个同时LiveView用户到同一控制器。
• LiveView在客户授权以满足客户支持目的时支持对任何控制器的基准访问。

天气通道™

使用BaseManager Plus帐户，您可以使用WeatherAccess操作基线灌溉控制器™. WeatherAccess将来自您所在地区气象站的实时天气数据（可在WeatherUnderground的气象站网络中获得）和可配置的分区属性应用于标准化蒸散量（ET）方程。此计算估计根区的水分损失，然后灌溉控制器使用计算值调整运行时间，以便应用刚好足够的水来替换损失的水分。

移动接入™

• 允许任何支持web的移动电话或其他移动设备用作遥控器
• 执行手动操作，包括改变区域开关，启动和停止程序，以及启动降雨延迟
• 提供对土壤水分和流量传感器读数的实时访问
• 执行阀门诊断
• 地理定位所有设备
• 使用SSL / TSL安全加密

管道视图™

PipeView是一款基于云计算的液压系统管理软件，用户可以通过互联网连接从任何位置查看和管理灌溉液压系统。用户可以看到他们灌溉系统中的所有水源、控制点、干线和区域。

Pipeview与基站3200灌溉控制器和由流动管理的共享流量组兼容。

Pipeview功能

PipeView显示了一个树状图，显示了液压系统中所有组件之间的连接。该图还显示了以下液压系统部件的实时、彩色编码状态细节:

水源

• 水源是否浇水，与哪个下游控制点或控制点相连
• 水源状态，如浇水，完成或等待
• 水源分配给的控制器
• 水源分配到的流动站（如适用）
• 水源的描述

控制点

• 控制点是否在洒水，与哪个下游干线或干线相连
• 控制点的状态，如浇灌、学习流、或完成
• 分配控制点的控制器
• 控制点被分配为适用的流程
• 控制点的描述
• 实时值：
  • 以GPM为单位测量的流量传感器
  • 压力传感器，单位：PSI
• 实时状态:
  • 由打开或关闭值指示的主阀
  • 泵指示或OFF值表示

主要的

• 主线是否浇水，主线的下游控制点，海线或区域被分配给
• 主线状态，如喷水，完成或等待
• 分配给主线的控制器
• 主线被分配到如果适用的流程
• 主线的描述

区域

• 该区域是否正在浇水，并且将区域的主线分配给。
• 区域状态，如浇水、学习流或完成

当用户点击其中一个液压系统组件时，Pipeview显示滑出屏幕。此屏幕显示了组件的消息，图形和其他详细信息。用户可以导航到编辑屏幕以更改设置。

在PipeView中所做的更改将复制到控制器和BaseManager（如果控制器具有活动订阅）。

FlowStation应用程序™

FlowStation应用程序，基于云的共享流量中央控制软件，使用户能够通过互联网连接从任何位置查看和管理他们的FlowStation。

流动应用程序功能

流程应用程序在站点上显示所有流程。

在detail屏幕上，用户可以看到分配给该FlowStation的控制器以及该控制器的水源、控制点和干线的状态。用户可以编辑这些液压系统部件的详细信息。

用户可以在以下屏幕上查看和编辑详细信息：

水源屏幕

• 水源的描述
• 水源是否启用或禁用
• 水源优先级
• 每月水预算
• 如果水源是否会达到或超过水预算
• 水源条件为空

控制点屏幕

• 控制点描述
• 控制点是否启用或禁用
• 启用并定义该控制点的控制点组，该控制点组允许FlowStation激活该组中最小的GPM控制点，以根据其要求的GPM为下游区域提供水
• 控制点的目标流程
• 流量、压力限值，超过限值是否停机

主线屏幕

• 主线描述
• 主线是否已启用或禁用
• 定义该线程的设计流程值
• 选择时间或压力作为该主线的流量稳定管理类型
• 定义流量稳定值为时间单位或psi计量单位
• 定义主线是否由流管理
• 定义流程百分比
• 定义超过流量差异百分比时是否关闭
• 选择时间或压力作为该主线的主线延迟选项类型
• 按时间或psi定义第一个区域之前的延迟
• 用时间或psi来定义区域之间的延迟
• 通过时间或psi定义最后一个区域后的延迟
• 定义要在延迟之间运行的区域数
• 是否启用或禁用高级流差异
• 定义每个高级流量差异范围的值

该应用程序还显示液压系统分配，并允许用户更改分配和/或添加新的分配。

AdminManager™

通过AppManager中的AdminManager应用，用户可以实现以下功能:

• 添加basestation3200和basestation1000灌溉控制器和FlowStations到AppManager
• 从AppManager中删除基站3200和基站1000灌溉控制器和流量站
• 远程更新基站3200上的一般信息和地理设置，并基站1000次灌溉控制器和连接到AppManager的流程
• 远程更新基站上的固件3200和基站1000次灌溉控制器和连接到AppManager的流程
• 管理基地3200灌溉控制器和FlowStations之间的连接

信息安全控制

AppManager包含信息安全控件，可与其他基准产品进行安全联网。

要了解有关AppManager安全控件的更多信息，请参阅基线安全控制技术规范。

如何指定

零件号	说明	价格
BL-APPMGR公司	访问AppManager框架	免费的
BL-BMW2-LIVE	通过BaseManager访问LiveView	免费的
BL-BMW2-PLUS	1年的BaseManager Plus服务1控制器，包括WeatherAccess和移动访问高级服务。Pipeview包含在BaseManager Plus BaseTation 3200控制器的订阅中。	每年199美元
BL-APPMGR-FLOW	为1个站点提供1年的FlowStation应用程序服务	每个站点每年1500美元

笔记：有关基线移动访问的信息，请将手机转换为最终遥控器，请参阅移动接入小册子在基线的网站上。

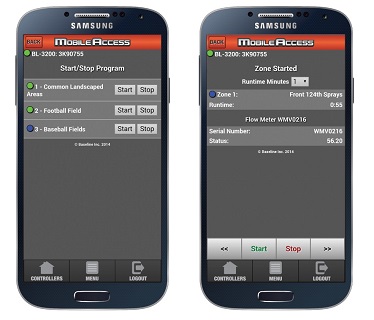

Baseline的移动接入将您的手机变成终极遥控器

通过使用您的手机作为最终遥控器，节省时间和金钱。基线的移动Access™是一个移动Web应用程序，允许您使用支持Web的移动设备操作基线灌溉控制器。与传统的RF遥控器相比，您可以节省多少钱，特别是当您需要访问整个船员时，您将被储蓄。此外，您将节省大量时间，因为您在字段中所需的所有控制将始终在口袋中，单击按钮可用。

遥控器完成

Baseline的移动接入提供了从几乎任何支持web的移动电话或其他移动设备对任何基站1000或基站3200控制器的强大而简单的控制。您可以快速方便地使用重要的手动操作，如打开和关闭区域、启动和停止程序以及启动降雨延迟。您还可以选择获取实时土壤湿度和流量读数。移动访问甚至可以实时确认您的操作是否成功。

最重要的是，移动访问和移动访问高级设计与承包商和维护人员。移动访问提供了一种简单且简单的方法来执行您需要的基本操作，您可以使用几个简单的点击点击来实现大部分。底线 - 移动访问使用智能手机的功率使您的工作更轻松。

移动接入-功能和系统要求

Mobile Access Lite功能

• BaseManager™Lite Web Service附带（购买基础灌溉控制器
• 移动访问Lite使用户能够从任何支持Web的移动设备打开和关闭区域

移动访问基本功能

• BaseManager Web服务和自主主机BaseManager（VM软件和预安装版本）包含
• 通过“移动接入基础”功能，用户可以在任何支持web的移动设备上进行如下操作:
  • 开启和关闭区域
  • 启动和停止程序
  • 启动雨延误

移动访问高级功能

• BaseManager Plus Web Service包含或作为BaseManager软件的Add-On可用
• “移动接入高级”允许用户在任何支持web的移动设备上执行以下操作:
  • 开启和关闭区域
  • 启动和停止程序
  • 启动雨延误
  • 执行阀门诊断
  • 地理定位所有设备
  • 查看实时土壤水分和流量传感器读数
  • 查看消息

系统要求

• BaseStation 3200控制器需要正确配置BaseManager软件包或BaseManager Web帐号。
• 需要能够访问Internet的启用Internet的设备。苹果iPhone、iPad、Android智能手机和平板电脑已经对移动接入进行了全面测试。
• 所有的Mobile Access级别也可以在像Mozilla Firefox，谷歌Chrome和Safari这样的普通浏览器中工作。

注意：使用任何移动访问级别都可能导致您的移动服务提供商收取额外的数据费用。

如何指定移动访问

移动访问Lite.

• BL-BMW2-LITE–BaseManager LITE服务（仅限LiveView），带有一个灌溉控制器的移动访问LITE

移动接入的基本

• BL-BMW2-1–BaseManager服务，带1个灌溉控制器的基本移动访问
• BL-BM2-VM–BaseManager虚拟机映像，包括基本移动访问
• BaseManager预装在硬件上，包括移动访问基础

移动接入高级

• BL-BMW2-PLUS–BaseManager服务，具有针对1个灌溉控制器的移动访问高级功能
• BAB-BM2-MAA - BaseManager软件的移动访问Advanced Add-on

WeatherAccess.

基于天气的浇水-基准方式

您可以通过在“智能”模式而不是定时模式下操作基准灌溉控制器来节约用水。与传统的定时灌溉控制器不同，智能控制器根据传感器的输入主动调整灌溉计划。智能控制器通过使用尽可能少的水来节约用水，从而将根区的土壤含水量保持在适当的水平。

WeatherAccess™从您所在地区的气象站（天气地下的气象站网络中提供的天气站采用实时天气数据，以及可配置的区域属性，以标准化的蒸发散（et）方程。该计算估计从根区的水分损失，然后灌溉控制器使用计算的值来调节运行时，以便仅涂抹足够的水来取代该损失的水分。

在使用Active BaseManager™Plus订阅的WeatherAccess模式下操作时，基站1000™和Basestation 3200™灌溉控制器符合EPA水阵线计划的水效率和性能标准。基础灌溉控制器将基线的土壤水分传感器的智能浇水技术与行业的基于天气灌溉的最佳实践相结合，进入单个用户界面。

在WeatherAccess模式下，基准灌溉控制器尝试计算根区的水分损失，并相应地调整浇水计划。控制器精确调整运行时的能力取决于天气数据的质量以及为景观中的每个水带配置以下属性的准确程度：

• 一种特定植物对水分的需求(称为“作物系数”)
• 根区深度
• 植物的小气候（从充满阳光到总阴影）
• 所用灌溉方法的应用率（喷雾、旋转、滴灌或鼓泡器）
• 场地土壤类型(粘土、沙土或壤土)
• 景观坡（从轻微到极端）

拥有良好的园艺工作知识​​，水资源管理和对基于天气浇水背后的科学的理解，将有助于您对恶化成功。

重要!为了连接到气象站并访问基于天气的浇灌的配置字段，必须将基站1000和基站3200灌溉控制器连接到Baseline的BaseManager中央控制平台，并且必须设置BaseManager Plus帐户。

要开始，请查看中的步骤WeatherAccess用户手册。

如何创建视频

自托管基线服务器

自托管基准服务器使用户能够远程连接和操作基线灌溉控制器。用户通过AppManager™框架操作灌溉控制器，基于Web（基于浏览器）接口。控制器通过基于Web的端口（HTML-5标准，WebSocket协议）连接。

基线服务器可用作自托管选项或虚拟机映像。

自托管基线服务器是全功能基于Linux的服务器。此服务器可从基于Computing™（NUC）硬件的Intel™的Intel™上的固态服务器模块上预安装的基线。自托管基线服务器是完全网络管理的，不需要监视器或键盘（键盘，监视器和鼠标作为选项可用。）该系统设计为适合客户的低功耗，高可靠性服务器单元谁没有现有的基于机架的虚拟服务器环境，或者对于不希望在托管IT服务器上安装AppManager的客户。

对于喜欢使用现有托管服务器的用户，AppManager还可以作为虚拟机映像提供，适合安装在现代VMware®机架式服务器环境中。基准服务器虚拟机至少需要4GB RAM、120GB磁盘空间和Intel i3类处理器或同等处理器。

可以通过内置安全Web服务器完全管理自托管基准服务器或虚拟机服务器。

为了允许移动设备访问基线服务器，需要外部可访问的静态IP地址或主机名，并且需要启用对基线服务器的HTTPS Web访问。

自托管基线服务器-功能和规范

硬件选项

自托管基线服务器是全功能基于Linux的服务器。此服务器可从基于Computing™（NUC）硬件的Intel™的所有固态服务器模块上预安装的基线提供。自托管基线服务器是完全网络管理的，不需要监视器或键盘（键盘，监视器和鼠标作为选项可用。）该系统设计为低功耗，高可靠性，独立服务器单元对于没有现有的基于机架的虚拟服务器环境的客户，或者对于不希望在托管IT服务器上安装AppManager™的客户。

见A.自托管实现中基线服务器的网络拓扑示例。

对于喜欢使用现有托管服务器的用户，AppManager还可以作为虚拟机映像提供，适合安装在现代VMware®机架式服务器环境中。虚拟机至少需要4GB的RAM、120GB的磁盘空间和Intel i3级处理器或同等处理器。

AppManager中的应用使用第三方加载的地图数据。这种数据传输需要从客户机到Internet以及从Internet返回客户机的一般访问。客户端通过Internet连接发出请求并下载数据。

为了允许移动设备访问自托管基线服务器，需要将外部可访问的静态IP地址或主机名，并且需要启用对自托管基准服务器的HTTPS Web访问。

基本操作

基准服务器允许用户通过基于web（基于浏览器）的界面操作灌溉控制器。灌溉控制器通过基于web的端口（HTML-5标准，WebSocket协议）连接。

所有流量都是TCP / IP，与路线需要不同的媒体类型（单元格，无线，数据包 - 无线电）。服务器路由通信，执行维护任务，存储浇水日志和信息，并启用远程更新和配置。

安全概述

笔记：有关基准已实施的特定安全协议的信息可用基线安全控制技术规范。

• web浏览器客户端和基准服务器之间的所有IP通信都是加密的。
• 防火墙是由Linux内核IPTABLES（statewise）建立的。唯一需要打开的端口是443。
• 允许客户端(浏览器)无限期地保持连接，或者可以注销和删除。
• 控制器能够连接到单个分配的基线服务器（可编程）的IP地址。
• 所有数据都存储在本地数据库服务器（mySQL）上。流量仅在本地驱动器内部。外部连接无法访问数据库。
• 使用行业标准Apache Web安全性。支持进一步访问控制通过IP，网络或MAC地址通过Apache的.htaccess工具管理访问。
• 控制器仅通过WebSocket协议（不是HTTP）而仅收听指定的服务器，只能通过加密流量。
• 控制器/客户端无需在服务器上的相同以太网设备上响应。在某些情况下，可能优选地在自己的互联网隔离网络上具有控制器。
• 默认情况下，在指定的HTTPS端口10001上启用Webmin（基于web的系统配置和管理工具）。可以从外部访问禁用Webmin访问（即仅限本地主机）或完全禁用。

WebSocket协议概述

本系统中的通信是基于WebSocket协议这种方法允许瞬时、全双工通信。

在网络上运行此通信协议意味着流量数据包并不总是采用传统HTTPS交换的格式（标头、正文等）。使用这种格式并且只允许加密的流量已经证明可以缓解路由问题。我们还没有发现传递这个流量的困难，即使是使用复杂的路由器、数据包整形器（如F5）或web过滤器。

WebSocket协议的安全版本在Mozilla Firefox、谷歌Chrome和Safari浏览器的最新版本中实现。虽然目前大多数浏览器都支持这个标准，但不兼容的浏览器仍然在使用。

基线服务器组件

基线服务器建立在CentOS Linux发行版上。

下面的列表指定默认情况下包含在自托管BaseManager服务器和虚拟机服务器映像中的必需和非必需包。

必需的包（包含在自托管基线服务器分发中）

笔记：以下列表仅包括除包含在最小CentOS分发中的那些中可能需要的包。

• httpd-server.
• mysql-server.
• MySQL-python
• Python-devel.
• flex
• libtool.
• 制作
• rsync.
• mod_ssl.
• subversion（用于下面的PyWebSocket）
• PHP.
• php mysql
• 绑定实用程序（提供nslookup）
• 合同通用条款
• httpd开发
• 国家结核控制规划
• ntpdat.
• PHP-XML.

可选/有用软件（包含在自托管基线服务器分发版中）

• mlocate - 找到和更新数据库

支持和软件更新

每个软件包的每次费用都有软件更新和技术支持。

免费提供对自托管基线服务器的远程安装支持。安装仅限于基线软件。网络配置更改必须由站点的网络管理员完成。

如何指定自托管基准服务器选项

• BL-APPMGR-VM AppManager，将BaseManager、PipeView、FlowStation应用程序和AdminManager作为虚拟机
• BL-APPMGR-COM AppManager与BaseManager，Pipeview，FlowStation应用程序和预安装的服务器上的AdminManager
• BL-APPMGR-MAA Mobile Advance Induction Plugin用于自主托管AppManager
