流量传感器
你可以信任的功能
如果你不能衡量你的灌溉水，你不能管理它，更谈不上养护它。你可以相信基线的流程解决方案，以帮助您跟踪每一滴水。基线的灌溉流量传感器和流量计横跨流的所有范围精确，让您知道，毫无疑问你用多少水。
基线的流量BICoders™确保几乎任何第三方流量设备和任何基线灌溉控制器之间的兼容性，因此将现有站点改装到基线系统方面很容易。基线的灌溉控制器配备了强大的流量管理和监控软件，可以快速对高低流量的情况，隔离故障区域，并保护您的网站免受意外的流动问题。
特征
楷模
规范
产品文档
如何指定
特征
基线的流解决方案使您能够接管水精确控制在您的网站。
基线的灌溉控制器软件可以了解每个区域的流动，最大限度地提高它可以一次帮助缩短水窗开启区域的数量。在意想不到的高或低流量的情况下，控制器会自动确定哪些区域是有过错的，并提醒你，而不会中断浇水周期的其余部分。而且，当然，基线灌溉控制器可以保护您的网站从配置高，低流量关闭设置主线断裂。
楷模

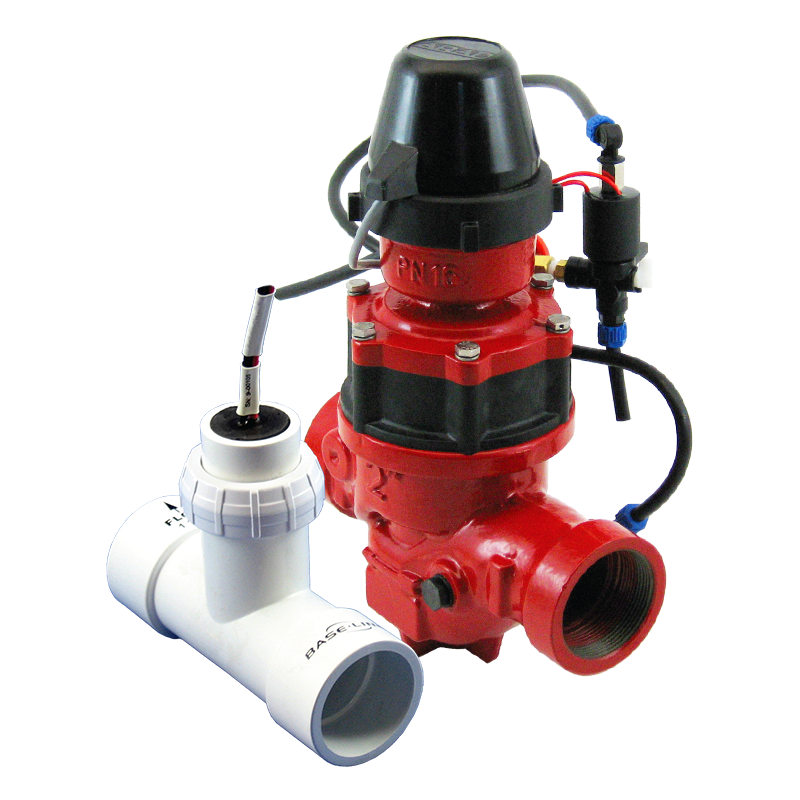

基线的灌溉流动传感器和流量计
Baseline提供了适合任何站点的流量解决方案。从提供业界领先的低流量精度的PFS系列流量传感器，到具有高频输出的BHM系列流体比重计，Baseline可以满足您的流量需求。
PFS系列灌溉流量传感器
基线PFS系列流量传感器具有独特的低阻力、轻量级叶轮设计、特殊设计的三通腔和叶轮位置，以确保在最低流量下流畅的流动和精确的性能。每个基线PFS系列流量传感器都是两线式的，在三通插入件内安装了流量biCoder。由于Flow biCoder内置在每个流量传感器中，每个设备都预先配置了正确的K值和偏移值。PFS系列流量传感器有1½“到6”尺寸可供选择。
BFS黄铜流量传感器
基线BFS黄铜流量传感器具有独特的低阻力，轻量级叶轮设计，特殊设计的三通腔和叶轮位置，以确保在最低流量下流畅的流动和精确的性能。每个基线BFS系列流量传感器都是两线式的，在三通插入件内安装了流量biCoder。由于Flow biCoder内置在每个流量传感器中，每个设备都预先配置了正确的K值和偏移值。BFS黄铜流量传感器可在1½“。
BFM系列灌溉流量计
基线的BFM系列流量计是小型，坚固耐用，高度可靠的流量计，基线两线准备。该流量计可在3/4“到1 1/2”管道尺寸。K值和偏移值在流量计中预先配置。

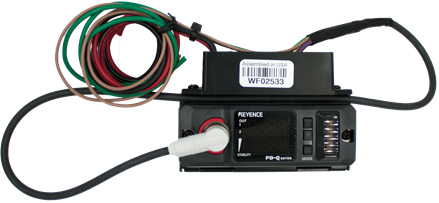

IDFS室内流量传感器
通过安装一种非侵入性的解决方案，以流程化管理节省时间和金钱的大量。这些超声波流量传感器发送实时流数据与基线灌溉控制器和BaseManager和BACnet管理器。用夹式仪表中，您不必切入建筑物的管道设施这使你的伤害和污染相当大的风险。
每个设备是预配置了正确的K和偏移值。该IDFS系列流量传感器1/4” 可用2” 的大小。
- 可以安装在管道上并在60秒内准备好
- 可以读取几乎任何类型的通过管道的液体移动的
- 不需要新的管道配置，安装
BHM系列灌溉压力计
基线的BHM系列液流量计是流量计和主阀组合，可在常开和通常关闭的配置中提供。液压仪可在1½“至4”管尺寸，每个仪表都是双线准备，带有内置的流量Bicoder和预先配置的k和偏移值。
规范
基线的流量Bicoders™，流量传感器和流量计
特性和规格
Flow Bicoders™功能
- Flow Bicoder使用9字节数据包进行命令和回复具有真正的双向通信。
- Flow biCoder能够对双线控制器进行自识别，并报告预配置的唯一序列号和区域地址。
- 流量Bicoder序列号打印在解码器侧面。
- 每个流biCoder具有16号PVC为24英寸夹套固体芯线连接到两线。
- 每个Flow biCoder有24英寸的18-gauge PVC护套绞合芯线连接到脉冲输出流量计。
- 流动双码器可以连接到具有2或3根线的流动装置。
- 流biCoder对两线碰撞检测，并且能够在检测到碰撞要重新发送消息。
- Flow biCoder在200赫兹下读取最小5毫秒的低脉冲，最大每秒读取200个脉冲。
- 流动biCoder能够搜索流量计。
- 流量Bicoder能够运行脉冲输出流量计，高达1000英尺。
- 流量biCoder有一个内置的安培表，以准确测量和诊断流量计电气问题，如无电流，站短，或过电流。
连接要求
- 使用3M™DBR/Y-6或等效的直接埋接的两线连接器，有效地密封水分。
- 每种制造商的规格制作所有连接。
- 验证没有松动，非屏蔽布线可以触摸土壤，水，或引起的电流至接地或跨线的短路的泄漏另一个铜导体。
- 在阀门箱内制作所有拼接。
- 将所有连接垂直安装以消除DBR / Y-6连接器内的常设水。
灌溉控制器软件中的流量功能
- 学习每个区域的流程
- 使用流量数据，最大限度地增加区域的数量，控制器可以立即打开，以帮助缩短您的水窗口
- 如果发生意外的高或低流量，自动确定哪个区域处于故障状态，并在不中断其余的浇水周期的情况下提醒您
- 从配置的高和低流量关机设置主线断裂保护您的网站
基线的灌溉流动传感器和流量计
PFS系列流量传感器特点
- 模压安装T恤 - 提高传感器精度和低流量性能
- 螺纹固定螺母 - 更轻松地服务于阀箱，更多的水分比竞争性的传感器
- 轻型叶轮-改善低流量性能，检测和测量流量低至0.20英尺/秒
- 内置双线解码器
- 预先配置的K和偏移值
- 传感器可以直接连接到任何基线控制器的两线路径-不需要额外的设备
- 诊断LED - 流量的视觉指示，改进了故障排除
- 检测并正确测量较低的流速 - 与微型和地下滴水应用兼容
- 在大范围内流动的高度精确的
- 有1 "，1.5 "，2 "，3 "，4 "和6 "版本
PFS系列流量传感器规格
- 湿润材料：
- 叶轮:高密度聚乙烯
- 轴：碳化钨
- o形环:丁钠橡胶
- T恤，住房和锁紧螺母：1型PVC
- 连接类型
- 1″，1.5″，& 2″滑动
- 3“，4”，＆6“骑马架
- 最大工作压力
- 1“，1.5”，＆2“240 psi
- 3“，4”，＆6“150 psi
- 推荐的流量范围
- 1“，1.5”，＆2“0.25至15英尺/秒
- 3″& 4″0.25至12英尺/秒
- 6″0.5至12英尺/秒
- 压力额定值：旨在安排40种规格
- 电气输出:基线两线，30vac有效值
- 温度范围:32°F至140°F(0°C至60°C)
- 精度：推荐的流量范围内优于±1％
- 重复性：推荐的流量范围内优于±0.3％
BFS黄铜流量传感器功能
- 与女性NPT连接黄铜健全传感器
- 螺纹固定螺母 - 更轻松地服务于阀箱，更多的水分比竞争性的传感器
- 轻质叶轮 - 改进的低流动性能，检测和测量低至流动0.50英尺/秒
- 内置双线解码器
- 预先配置的K和偏移值
- 传感器可以直接连接到任何基线控制器的两线路径-不需要额外的设备
- 诊断LED - 流量的视觉指示，改进了故障排除
- 在大范围内流动的高度精确的
- 提供1.5“
BFS黄铜流量传感器规格
- 湿润材料：
- 叶轮:高密度聚乙烯
- 轴：碳化钨
- o形环:丁钠橡胶
- T恤，住房和锁紧螺母：1型PVC
- 阀体和固定螺母材料:无铅青铜合金C89833 Federalloy®I-836
- 连接类型
- 女性管线（NPT）
- 最大工作压力
- 250 psi
- 推荐的流量范围
- 0.50到15英尺/秒
- 3到90加仑/分钟
- 电气输出:基线两线，30vac有效值
- 温度范围:32°F至140°F(0°C至60°C)
IDFS室内流量传感器功能
- 传感器夹具上到管的外部，并准确地通过管检测的液体的流动
- 不需要管道修改
- 采用超声波读数
- 专为室内使用而设计
- 综合基线BL-5309流量biCoder
- 预先配置的K和偏移值
- 传感器可以直接连接到任何基线控制器的两线路径-不需要额外的设备
- 设置被锁定，以防止意外更改。可以从基线支持援助解锁。
- 可用的版本如下:
| 基线零件编号 | 公称管道尺寸 | 外径 |
| BL-IDFS-25 | ¼“ | 13 - 16毫米 |
| BL-IDFS-37 | ⅜” | 16 - 18毫米 |
| BL-IDFS-50 | ½“ | 18 - 23毫米 |
| 提单-台湾- 75 | ¾“ | 23 - 28毫米 |
| 提单-台湾- 100 | 1” | 28 - 37毫米 |
| BL-IDFS-125 | 1¼“ | 37 - 44毫米 |
| 提单-台湾- 150 | 1½“ | 44 - 52毫米 |
| BL-IDFS-200 | 2” | 52 - 64毫米 |
IDFS室内流量传感器规格
- 支持的管路材料:计划40铜管预配置(其他类型的金属管或树脂管可通过基线支持更新设置)。
- 支持的液体:水，油，化学品
- 支持流体温度：32°F to185°F（管表面必须无结露或结霜的，这会影响超声波脉冲）
- 流动方向：预先配置的用于左到右的流量（用户可以更新设置，以容纳右至左从基线支持援助流动。）
- 连接类型：钳表
- 可重复性：1.5％
- 最大额定流量：
- ¼“5.2 GPM
- ⅜“7.9 gpm
- ½“15.9 gpm
- ¾“26.4 GPM
- 1“52.8 GPM
- 1¼“79.3 GPM
- 1½“105.7 gpm
- 2“132.1 gpm
- 管道必须满是
- 在液体没有气穴将被测量
- 耐油聚氨酯连接器电缆
- 温度范围：14°F至140°F（-10°C至60°C），没有冷冻
- 相对湿度:35 ~ 85%不冷凝
- 电源电压：30 VDC
- 电气输出:基线两线，30vac有效值
BFM系列流量计特点
- 小，坚固，高度可靠-只有一个运动部件
- 无直管安装要求
- 在大范围内流动的高度精确的
- 磁力驱动的密封寄存器与累加器
- 基线双线准备 - 无需解码器
- 兼容所有基线控制器
- 预先配置的K和偏移值
BFM系列流量计规格
- 最大工作压力:140 psi
- 最大液体温度：122oF (50oC)
- 主体材料：耐腐蚀铜合金与聚酯涂层
- 连接方式:外管螺纹(NPT)
- 电：基线两线（30 VAC RMS）
BHM系列液压仪和主阀
- 组合主阀，水表和流量传感器
- 崎岖,重型建筑
- 快速、高可靠的双腔阀
- 无直管安装要求
- 在大范围内流动的高度精确的
- 磁力驱动的密封寄存器与累加器
- 基线双线准备-不需要额外的解码器
- 兼容所有基线控制器
- 预先配置的K和偏移值
- 可选的压力可调节
BHM系列液压仪规格
- 最大工作压力：235磅
- 最低工作压力：14 psi
- 连接方式:国家管道螺纹或ANSI法兰
- 主体材料：铸铁配聚酯涂层
- 膜片材料:增强天然橡胶
- 电：基线两线（30 VAC RMS）
产品文档
宣传册
安装指南
技术规格
设计规范
支持文件
如何指定
如何指定流量biCoders，流量传感器和流量计
基线流biCoders
- 仅限BL-5308流量biCoder
- BL-5309 Flow biCoder设计用于以下工作:
- 与泵站相连的流量计
- 电磁流量计具有低功耗要求
- 同一电路上具有多个流量计的系统
PFS系列流量传感器
- 1 " Two-Wire Ready PVC Flow Sensor
- 1 1/2 " Two-Wire Ready PVC流量传感器
- BL-PFS200 - 2” 双线就绪PVC流量传感器
- BL-PFS300 - 3” 双线就绪PVC流量传感器
- BL-PFS400 - 4“双线式PVC流量传感器
- 6英寸双线PVC流量传感器
BFS黄铜流量传感器
- BL-BFS150 - 1.5 "两线准备黄铜流量传感器
BFM系列流量计
- BL-BFM075 - 0.75“两线准备流量计集成流量biCoder
- BL-BFM100 - 1“两线准备流量计集成流量biCoder
- blb - bfm150 - 1.5“两线准备流量计集成流量biCoder
IDFS室内流动传感器
- BL-IDFS-25 -¼"双线准备室内流量传感器
- BL-IDFS-37 - ⅜“双线就绪室内流量传感器
- BL-IDFS-50 - ½” 两线就绪室内流量传感器
- BL-IDFS-75 -¾"两线式室内流量传感器
- BL-IDFS-100 - 1“双线就绪室内流量传感器
- BL-IDFS-125 - 1¼“双线就绪室内流量传感器
- BL-IDFS-150 - 1.5” 两线就绪室内流量传感器
- BL-IDFS-200 - 2” 双线就绪室内流量传感器
BHM系列比重计及主阀组合
- BL-BHM150 - 1.5“双线就绪液压液，常闭（NPT雄螺纹）
- BL-BHM150-NO - 1.5“双线就绪液压液，常开（NPT雄螺纹）
- BL-BHM200 - 2” 双线就绪比重计，常闭（NPT内螺纹）
- BL-BHM200-NO - 2” 两线就绪比重计，常开（NPT内螺纹）
- BL-BHM300 - 3” 两线就绪比重计，常闭（法兰）
- BL-BHM300-NO - 3“双线就绪液压液，常开（法兰）
- BL-BHM400 - 4” 两线就绪比重计，常闭（法兰）
- BL-BHM400-NO - 4“双线就绪液压液，常开（法兰）
